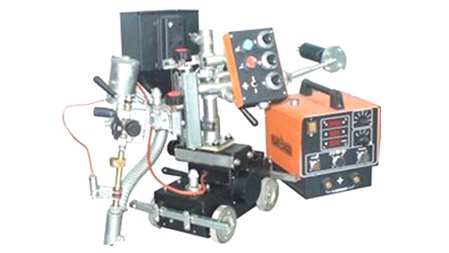

Сварочный автомат АДФ-630 «Селма»
Аппарат АДФ-630 производства украинского завода «Селма» для автоматической сварки металла в один или несколько слоев, используемый также для наплавки изделий из низколегированных и малоуглеродистых сталей. Сварка данным аппаратом осуществляется электродной проволокой под слоем флюса.
Сварочный автомат АДФ-630 применяют для сварки соединений различного вида – угловых, нахлесточных и стыковых – с или без разделки кромок, а также «в лодочку». Сварочный процесс может осуществляться как внутри колеи автомата, так и вне нее. Аппарат передвигается по изделию, рядом с ним, или вдоль направляющей профильной линейки. В результате получаются кольцевые или прямолинейные швы.
Подходящим источником питания для АДФ-630 являются следующие агрегаты: ВДУ 506С, 1000 или 1250, а также ВС 600С или 730С.
Технические характеристики АДФ-630 «Селма»
|
Напряжение питающей сети |
3 х 380 |
|
Номинальный сварочный |
600 |
|
Диаметр электродной проволоки, мм |
Стальная 1,6-2,4 Порошковая 1,6-3,0 |
|
Пределы регулирования скорости |
120-720 |
|
Пределы регулирования |
12-120 |
|
Пределы регулирования |
0,5-1,2 |
|
Угол поворота сварочной головки |
± 90 |
|
Угол поворота сварочной головки |
± 45 |
|
Угол наклона токоподвода |
+45 (углом вперед) -30 (углом назад) |
|
Ход вертикального суппорта, мм |
100 |
|
Ход горизонтального суппорта, мм |
100 |
|
Межосевое расстояние колес, мм |
240 |
|
Колесная колея, мм |
206 |
|
Вместимость кассеты |
15 |
|
Масса трактора |
32 |
|
Габаритные размеры, мм |
680х385х630 |
