Комплекты и посты газосварщика «Донмет»

Комплект газосварщика КГС-1-01А
Комплект газосварщика КГС-1-01П
Комплект газосварщика КГС-1-02А-мини
Комплект газосварщика КГС-1-02П-мини
Пост газосварщика (переносный)
Комплект № 1П для пропано-кислородной резки и пайки
Комплект № 2А для ацетилено-кислородной резки и пайки
Комплект № 3 для керосино-кислородной резки
Комплект № 6 для пайки кабелей и медных труб «Донмет»
Пост газоразборный кислорода ПГК-50-3 ДМ
Пост газоразборный горючего газа ПГУ-25-3ДМ

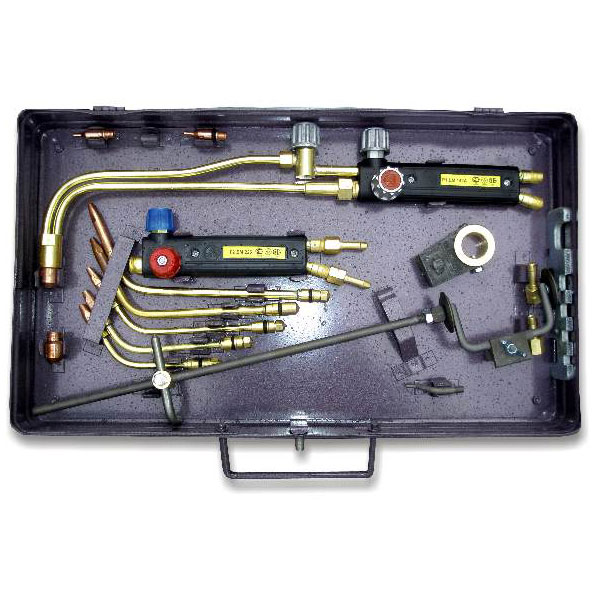

Комплект газосварщика КГС-1-01А «Донмет»

Комплект газосварщика КГС-1-01А в металлическом чемодане:

1. Горелка газосварочная Г2 225, наконечники № 0, 1, 2, 3, 4.
2. Резак газокислородный Р1 142А, мундштук наружный № 1A, мундштук внутренний №1, №4.
3. Ключ.
4. Циркуль с кареткой.
5. Очки газосварщика.
6. Чемодан для укладки комплекта.

Применяемый горючий газ – ацетилен (А).
Габарит чемодана – 490х325х80 мм.
Общая масса комплекта – 6,2 кг.

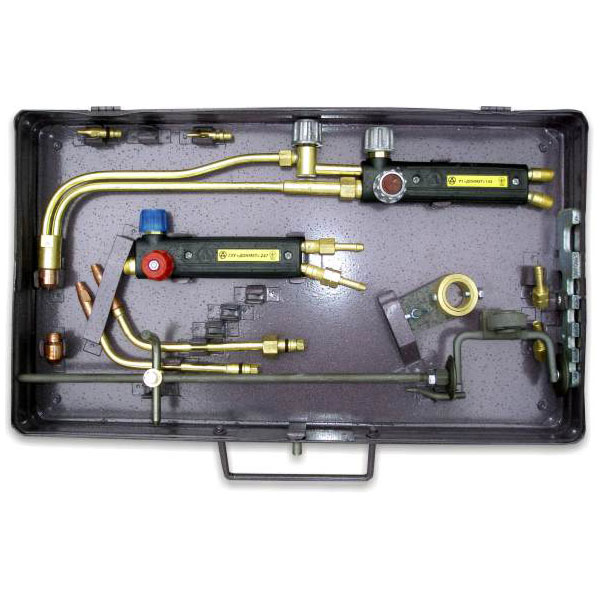

Комплект газосварщика КГС-1-01П «Донмет»

Комплект газосварщика КГС-1-01П в металлическом чемодане:

1. Горелка газосварочная ГЗУ 247, наконечники № 2, 3.
2. Резак газокислородный Р1 142П, мундштук наружный № 1П, мундштук внутренний №1П, №4П.
3. Ключ.
4. Циркуль с кареткой.
5. Очки газосварщика.
6. Чемодан для укладки комплекта.

Применяемый горючий газ – пропан-бутан (П).
Габарит чемодана – 490х325х80 мм.
Общая масса комплекта – 6,0 кг.

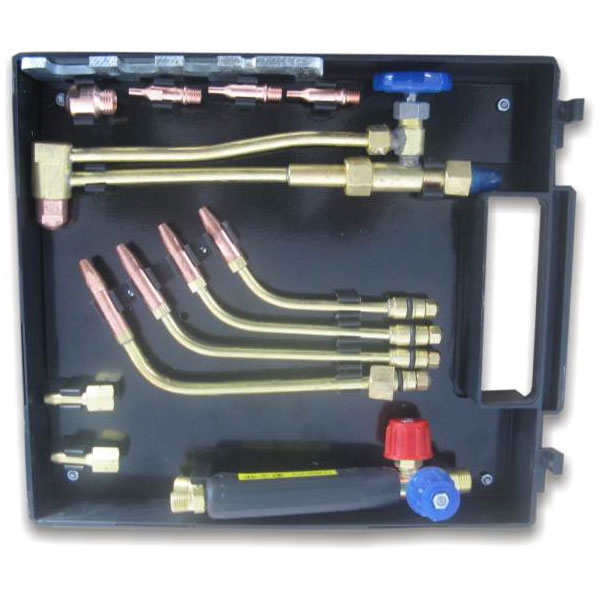

Комплект газосварщика КГС-1-02А-мини «Донмет»

Комплект газосварщика КГС-1-02А в пластмассовом чемодане:

1. Горелка газосварочная Г2 «МINI ДМ» 273, наконечники № 0, 1, 2, 3.
2. Наконечник для ручной кислородной резки типа РВ1 147А (вставной резак), мундштук наружный № 1A, мундштук внутренний №1А, №3А, №4А.
3. Ключ.
4. Чемодан для укладки комплекта.

Применяемый горючий газ – ацетилен (А).
Габарит чемодана – 300х255х85 мм.
Общая масса комплекта – 2,3 кг.

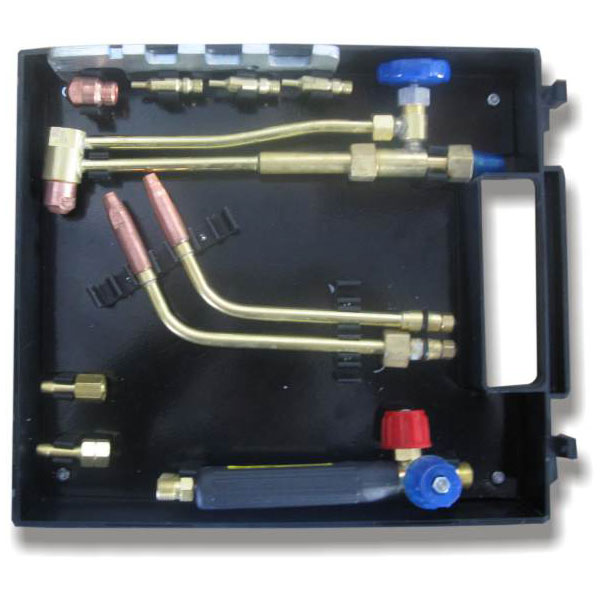

Комплект газосварщика КГС-1-02П-мини «Донмет»

Комплект газосварщика КГС-1-02П в пластмассовом чемодане:

1. Горелка газосварочная ГЗУ «МINI ДМ» 273, наконечники № 2, 3.
2. Наконечник для ручной кислородной резки типа РВ1 147П (вставной резак), мундштук наружный №1П, мундштук внутренний №1П, №3П, №4П.
3. Ключ.
4. Чемодан для укладки комплекта.

Применяемый горючий газ – пропан-бутан (П).
Габарит чемодана – 300х255х85 мм.
Общая масса комплекта – 2,3 кг.

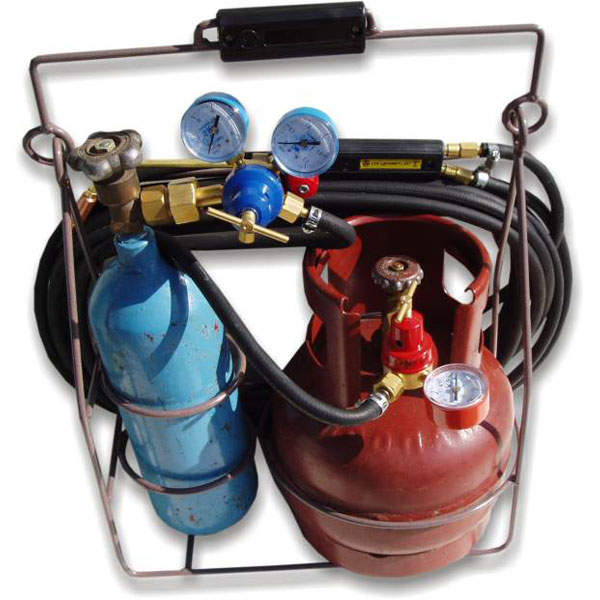

Пост газосварщика (переносный) «Донмет»

Предназначен для ручной сварки и пайки металлов, при монтажных и аварийных работах.

Применяемый газ: пропан-бутан (П), кислород.

Комплектность:

- корзина для укладки комплектов;
- баллон пропановый;
- баллон кислородный;
- редуктор пропановый БПО-5ДМ;
- редуктор кислородный БКО-50ДМ;
- горелка газосварочная ГЗУ «Донмет» 247;
- хомут для закрепления рукавов;
- рукав I-16-0,63 ГОСТ 9356-75 L = 5000 мм;
- рукав III-16-2 ГОСТ 9356-75 L = 5000 мм;
- переходник (СП21,8/G3/4).

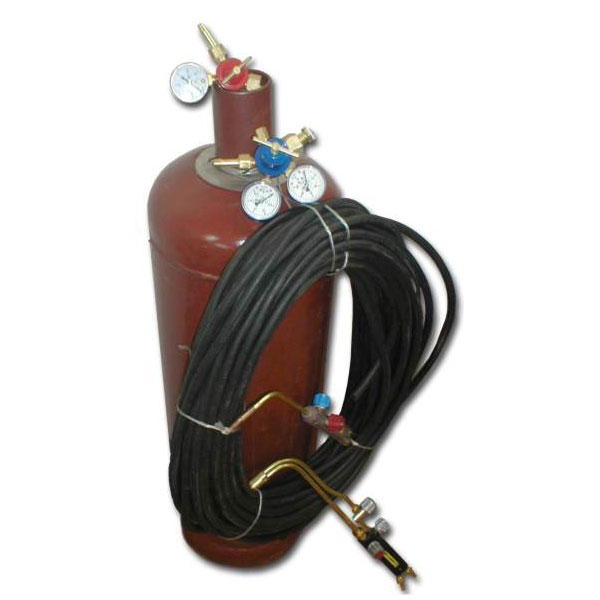

Комплект № 1П для пропано-кислородной резки и пайки «Донмет»

Предназначен для ручной резки и пайки металлов при наличии источника кислорода (кислородная магистраль, рампа или баллон).

Применяемый газ: пропан-бутан, кислород.

Комплектность:

- баллон пропановый V = 50л;
- редуктор кислородный БКО-50ДМ;
- редуктор пропановый БПО-5ДМ;
- резак Р1 «Донмет» 142 П 6/6;
- горелка ГЗУ «Донмет» 247 6/6;
- хомут для закрепления рукавов d 6 мм – 4 шт.;
- рукав резинотканевый III кл. d 6 мм – 40 м.

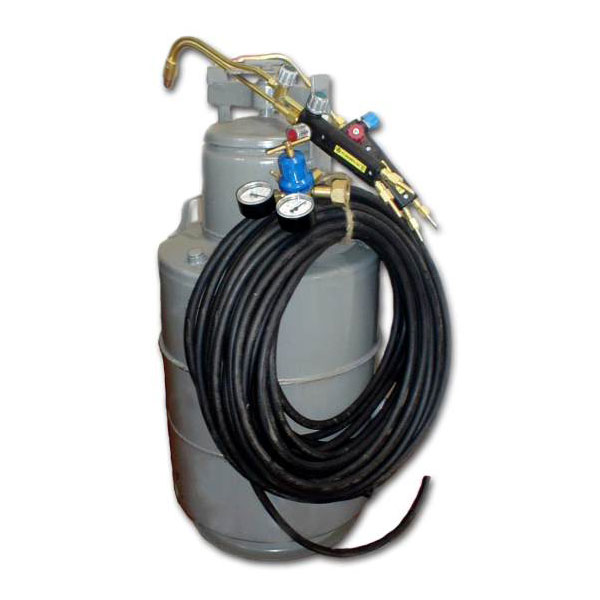

Комплект № 2А для ацетилено-кислородной резки и пайки «Донмет»

Предназначен для ручной резки, сварки и пайки металлов при наличии источника кислорода (кислородная магистраль, рампа или баллон) и с использованием в качестве горючего газа ацетилена.

Применяемый газ: ацетилен, кислород.

Комплектность:

- генератор ацетиленовый АСП-10;
- редуктор кислородный типа БКО-50ДМ;
- резак Р1 «Донмет» 142 А 6/6;
- горелка Г2 «Донмет» 225А 6/6;
- хомут для закрепления рукавов d 6 мм – 4 шт.;
- рукав резинотканевый III кл. d 6 мм – 40 м.

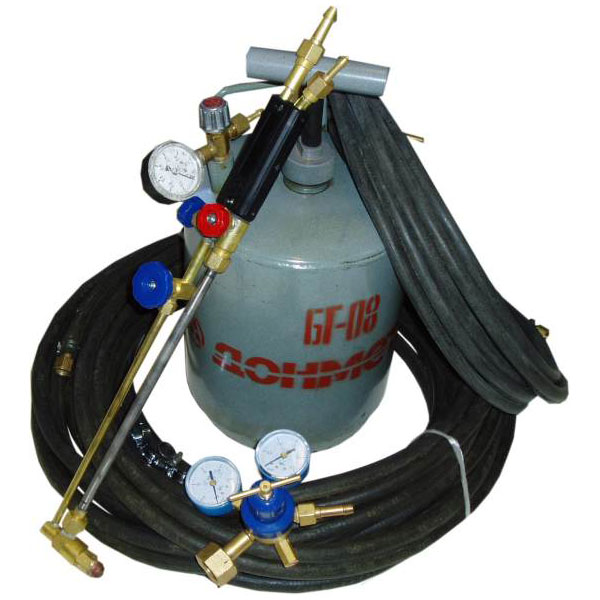

Комплект № 3 для керосино-кислородной резки «Донмет»

Предназначен для выполнения кислородной резки низкоуглеродистых и низколегированных сталей при наличии источника кислорода (кислородная магистраль, рампа или баллон).

Применяемый газ: кислород, керосин, бензин.

Комплектность:

- бачок для жидкого горючего БГ-08ДМ;
- редуктор кислородный типа БКО-50ДМ;
- керосинорез Бобуха РК «Вогник» 181;
- хомут для закрепления рукавов d 9 мм – 2 шт.;
- хомут для закрепления рукавов d 6 мм – 2 шт.;
- рукав резинотканевый III кл. d 9 мм – 20 м;
- рукав резинотканевый II кл. d 6 мм – 10 м.

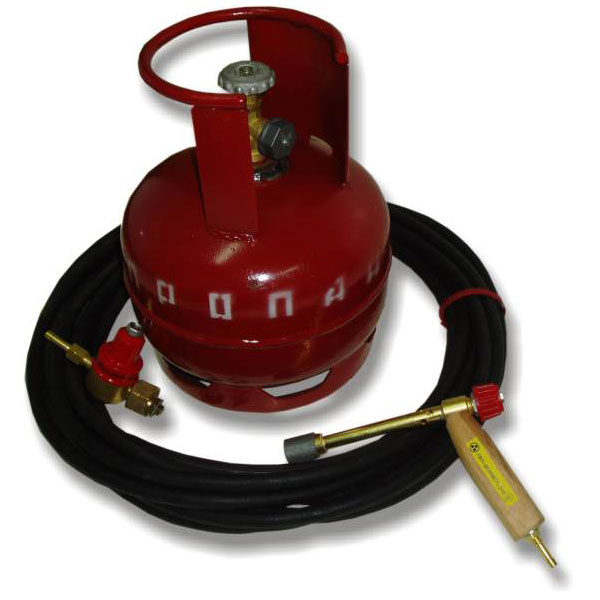

Комплект № 6 для пайки кабелей и медных труб «Донмет»

Предназначен для выполнения работ, связанных с низкотемпературной пайкой в полевых и монтажных условиях.

Применяемый газ: пропан-бутан.

Комплектность:

- баллон пропановый V = 5л;
- редуктор пропановый типа БПО-5-10ДМ;
- горелка типа ГВ «Донмет» 246;
- хомут для закрепления рукавов d 6 мм – 2 шт.;
- рукав резинотканевый II кл. d 6 мм – 10 м.

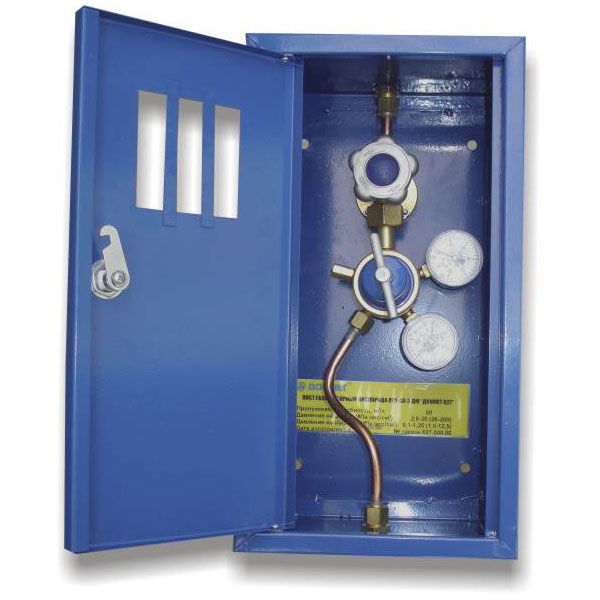

Пост газоразборный кислорода ПГК-50-3 ДМ «Донмет»

Пост газоразборный кислорода ПГК-50-3 ДМ устанавливается на кислородопровод в месте проведения газопламенных работ и предназначен для понижения давления поступающего на пост кислорода и подачи его к месту потребления для питания газопламенной аппаратуры кислородом.

Давление на входе в пост – 26-200 кгс/см².
Давление на выходе (рабочее) – 1-12,5 кгс/см².
Пропускная способность, не более – 1-12,5 м³/час.
Присоединительные размеры на входе – G1/2-B.
Присоединительные размеры на выходе – М16х1,5.
На базе редуктора БКО-50-4 ДМ.
Габаритные размеры – 445х220х170 мм.
Масса – 4,5 кг.

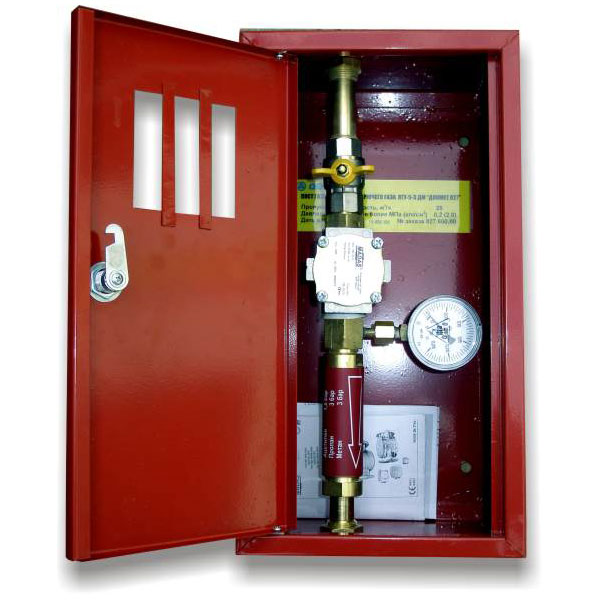

Пост газоразборный горючего газа ПГУ-25-3ДМ «Донмет»

Пост газоразборный горючего газа ПГУ-25-3 ДМ устанавливается на газопровод в месте проведения газопламенных работ и предназначен для питания газопламенной аппаратуры горючим газом, контроля давления подаваемого газа, защиты газопроводов от оьратных ударов пламени, а также от проникновения в них кислорода и воздуха со стороны потребления.

Давление на входе в пост – 2,0 кгс/см².
Относительный перепад давления Р – 5%.
Пропускная способность, не более, м³/час – 25.
Присоединительные размеры на входе – G1/2-B.
Присоединительные размеры на выходе – 16 х1,5 LH.
Габаритные размеры – 445х220х170 мм.
Масса – 4,3 кг.
