Универсальные редукторы

Регулятор расхода универсальный АР-40/У-30ДМ «Донмет»
Регулятор расхода для водорода В-50-2 «БАМЗ»
Регулятор расхода для гелия Г-70-2 «БАМЗ»
Регулятор расхода для азота А-30-2 «БАМЗ»

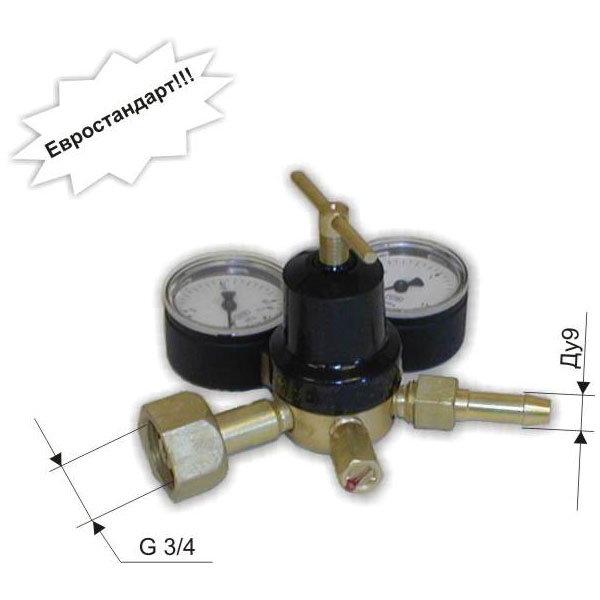

Регулятор расхода универсальный АР-40/У-30ДМ «Донмет»

Предназначен для понижения давления газа аргона / углекислоты, поступающего в регулятор из баллона, и поддержания постоянным заданного расхода газа при питании электросварочных постов и установок. Корпус и штуцера изготовлены из латуни. Есть звуковое оповещение о срабатывании предохранительного клапана. Надежные и безопасные.

Давление газа на входе, МПа (кгс/см2):
- наибольшее – 20 (200);- наименьшее при наибольшем расходе – 0,8 (8).
Наибольшая пропускная способность при наибольшем рабочем давлении, м3/ч (л/мин):
- по красной шкале указателя расхода Ar – 1,8 (30);
- по черной шкале указателя расхода СО2 – 1,65 (28).
Условный проход резино-тканевого рукава – 9 мм.
Масса, не более – 0,80 кг.

Регулятор расхода для водорода В-50-2 «БАМЗ»

Регуляторы предназначены для понижения давления водорода, поступающего из баллона, и поддержания постоянным заданного расхода, осуществляемого автоматически. Комплектуются одним манометром, показывающим давление газа на входе в рабочую камеру и указателем расхода газа. Регуляторы изготавливаются для работы в интервале температур от минус 20˚ до плюс 40˚С. Материал уплотнительного элемента: клапан – полиамид; мембрана – резинотканевая (толщина 2мм).

Особенности конструкции:

1. Двойная фильтрация газа.

2. Возможность установки предохранительных защитных устройств – обратного клапана или пламегасителя – на выходе редуктора.

3. Возможность установки узла фильтра повышенной пропускной способности на входе редуктора.

Технические характеристики В-50-2

Давление газа на входе, МПа(кгс/см2):

наибольшее

наименьшее при наибольшем расходе

20 (200)

0,8 (8)

Наибольшая пропускная способность
при наибольшем рабочем давлении
(красная шкала указателя расхода
при дюзе №2, м3/ч (л/мин)

3,0

(50)

Пропускная способность по черной шкале
расходомера при дюзе №1 в интервале,
м3/ч (л/мин)

0,30-0,96 (5-16)

Диаметры расходных шайб (дюз),мм:

№1

№2

0,27

0,40

Наличие предохранительного клапана

Есть

Габаритные размеры, мм, не более

170х170х160

Масса, кг, не более

1,8

Присоединительные размеры:

на входе – гайка накидная
с внутренней резьбой

СП21,8 14 ниток на 1" левая

на выходе – штуцер с гайкой
и ниппелем

М16х1,5

Левая ГОСТ 24705

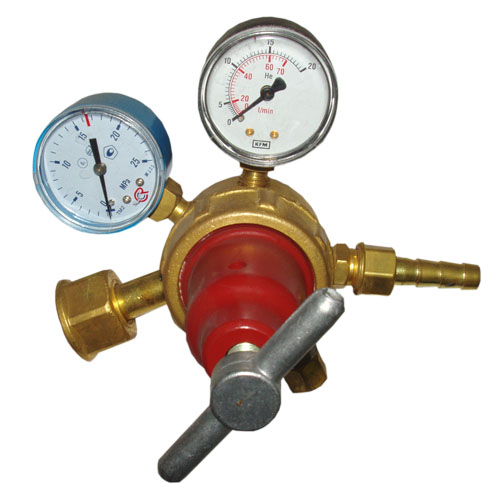

Регулятор расхода для гелия Г-70-2 «БАМЗ»

Регуляторы предназначены для понижения давления гелия, поступающего из баллона, а также автоматического поддержания постоянным заданного уровня его расхода. Комплектуются одним манометром, показывающим давление газа на входе в рабочую камеру и указателем расхода газа. Регуляторы изготавливаются для работы в интервале температур от минус 20˚ до плюс 40˚С. Материал уплотнительного элемента: клапан – полиамид; мембрана – резинотканевая (толщина 2мм).

Особенности конструкции:

1. Двойная фильтрация газа.

2. Возможность установки предохранительных защитных устройств – обратного клапана или пламегасителя – на выходе редуктора.

3. Возможность установки узла фильтра повышенной пропускной способности на входе редуктора.

Технические характеристики Г-70-2

Давление газа на входе, МПа (кгс/см2):

наибольшее

наименьшее при наибольшем расходе

20(200)

1,5(15)

Наибольшая пропускная способность
при наибольшем рабочем давлении
(красная шкала указателя расхода
при дюзе №2, м3/ч (л/мин)

4,2

(70)

Пропускная способность по черной шкале
расходомера при дюзе №1
в интервале, м3/ч (л/мин)

0,30-1,20 (5-20)

Диаметры расходных шайб (дюз), мм:

№1

№2

0,35

0,65

Наличие предохранительного клапана

Есть

Габаритные размеры, мм, не более

170х170х160

Масса, кг, не более

1,8

Присоединительные размеры:

на входе – гайка накидная
с внутренней резьбой

G ¾ ГОСТ 6357

на выходе – штуцер с гайкой
и ниппелем

М16х1,5 ГОСТ 24705

Регулятор расхода для азота А-30-2 «БАМЗ»

Регулятор предназначен для понижения давления газа, поступающего из баллона, и автоматического поддержания его расхода на постоянном заданном уровне. Комплектуются одним манометром, показывающим давление газа на входе в рабочую камеру и указателем расхода газа. Работают при температуре от минус 20˚ до плюс 40˚С. Материал уплотнительного элемента: клапан – полиамид; мембрана – резинотканевая (толщина 2мм).

Особенности конструкции:

1. Двойная фильтрация газа.

2. Возможность установки предохранительных защитных устройств – обратного клапана или пламегасителя – на выходе редуктора.

3. Возможность установки узла фильтра повышенной пропускной способности на входе редуктора.

Технические характеристики А-30-2

Редуцируемый газ

Азот

Давление газа на входе, МПа (кгс/см2):

наибольшее

наименьшее при наибольшем расходе

20(200)

2,5(25)

20(200)

0,8(8)

Наибольшая пропускная способность
при наибольшем рабочем давлении
(красная шкала указателя расхода
при дюзе №2, м3/ч (л/мин)

1,8

(30)

5,4

(90)

Пропускная способность по черной шкале
расходомера при дюзе №1 в интервале,
м3/ч (л/мин)

0,03-0,24 (0,5-4,0)

0,90-2,22 (15-37)

Диаметры расходных шайб (дюз), мм:

№1

№2

0,15

0,40

1,0

1,40

Наличие предохранительного клапана

Есть

Есть

Габаритные размеры, мм, не более

170х170х160

Масса, кг, не более

1,8

Присоединительные размеры:

на входе – гайка накидная
с внутренней резьбой

G ¾ ГОСТ 6357

на выходе – штуцер с гайкой
и ниппелем

М16х1,5

ГОСТ 24705
