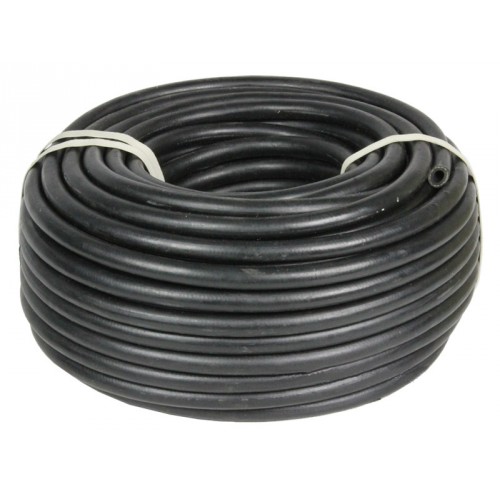

Рукав сварочный

Сварочные рукава бывают следующих типов:

тип I — для ацетилена и городского газа, рассчитанные на рабочее давление не более 0,63 Мпа.

тип II — для жидкого топлива (бензина, керосина), рассчитанные на рабочее давление не более 0,63 МПа.

тип III — для кислорода, рассчитанные на рабочее давление не более 2 Мпа.

Внутренний диаметр рукавов может быть 9, 12 и 16 мм, облегченных – 6,3 мм. Чтобы сварочные рукава можно было различить, применяют систему маркировки. Для этого по всей длине рукава проставляют тисненую надпись с обозначением типа рукава, его внутреннего диаметра и ГОСТа, регламентирующего качественные показатели. Кроме того, в маркировке рукава может стоять буквенный индекс, обозначающий климатический район, для которого он предназначен. Так, индекс «ХЛ» означает, что рукав предназначен для работы в районах с холодным климатом, а индекс «Т» — указывает на тропический климат. Цифровой индекс обычно проставляют перед словом ГОСТ.

Наружный слой рукавов имеет цвет в зависимости от вида газа, для которого он предназначен: синий – для кислорода; красный – для ацетилена; желтый – для жидкого топлива. Наружный цвет рукава не обязательно должен иметь расцветку, указывающую на вид газа. Для этого достаточно выполнить подкраску в местах маркировки. Подкраску наносят в виде цветных колец или полос. На кислородных рукавах с черным наружным слоем, предназначенных для работы во всех климатических районах, цветовую маркировку обычно не наносят.

При работе с газосварочным оборудованием нужно следить за тем, чтобы рукава не перегибались и не пережимались. При вынужденных изгибах рукава следует следить, чтобы радиус кривизны имел размер не менее чем 10-ти кратный внутренний радиус рукава. В противном случае при перегибах внутреннее сечение рукава снижается, что меняет его пропускную способность.
